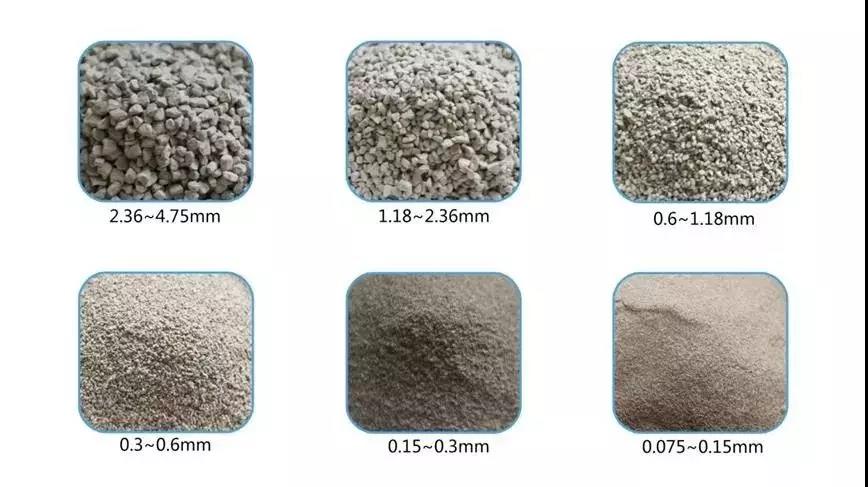

細砂的細度模數小于2.3mm，其在4.75mm、2.36mm、1.18mm級篩余量較小，粒徑小于0.315mm的顆粒含量較多。細砂的粒徑小、細度模數小、表面積大，造成混凝土用水量增加，如果不采取措施降低用水量，將會(huì )對混凝土耐久性產(chǎn)生影響，如裂縫、強度降低等。

規范將粒徑小于0.08mm的部分定義為含泥量，其實(shí)細砂中粒徑小于0.08mm的顆粒不全是泥，其中一部分是砂的微小顆粒，另一部分是泥等有害物質(zhì)。

細砂混凝土的特性

（1）砂的細度增加造成混凝土早期收縮變形能力大，容易發(fā)生開(kāi)裂，增加了施工中對混凝土防裂的難度，需要及時(shí)養護，養護時(shí)間應適當延長(cháng)；

（2）水膠比不變的情況下，細砂混凝土的7d及28d強度及強度增長(cháng)率，與中砂混凝土大體一致；

（3）細砂混凝土用水量偏高，水泥用量大，粘度大，混凝土生產(chǎn)時(shí)注意對用水量的控制。

細砂混凝土的配置方法

（1）使用合理低砂率

細砂平均粒徑較中砂小，2.36mm以上顆粒含量很少，與粗骨料形成間斷級配，對粗骨料形成的空隙“干涉”減小，便于填充，較少的砂便可以獲得滿(mǎn)意的空隙率。砂細度模數越小，砂平均粒徑越小，越容易填充粗骨料間的空隙，砂率也就越低。在混凝土體系中，砂與膠凝材料漿體組成砂漿包裹粗骨料、填充粗骨料間的空隙，砂漿富裕的多少，直接影響混凝土的工作性。砂率過(guò)小，砂漿量不足，不能在粗骨料周?chē)纬勺銐虻臐櫥瑢?，將降低混凝土拌合物的流?dòng)性，影響混凝土拌合物的粘聚性和保水性。若砂率過(guò)大，粗骨料用量相對減少，亦會(huì )影響混凝土的強度。因此，在滿(mǎn)足工作性能的前提下，細砂配制混凝土應采用合理低砂率原則。

（2）適當提高膠凝材料用量

細砂粒徑小，表面積大，空隙率大，配制混凝土時(shí)，要達到滿(mǎn)意的工作性往往需要增加漿體用量。

（3）使用高效減水劑控制用水量

細砂混凝土需水量較大，混凝土粘度大，使用細砂配制混凝土時(shí)，適當提高高效減水劑用量以降低混凝土用水量，滿(mǎn)足施工需要?？梢栽趶团渫饧觿r(shí)，適當添加引氣組分，引入的微小氣泡有利于緩解收縮造成的內部應力，減少裂紋的生成，提高混凝土的體積穩定性和耐久性。同時(shí)在達到工作性要求的前提下，單位混凝土用水量明顯降低。

細砂混凝土生產(chǎn)中注意事項

（1）使用細砂時(shí)應注意砂含水率不宜過(guò)大，含水率過(guò)大，下料困難，影響生產(chǎn)效率；

（2）在相同條件下細砂混凝土與中粗砂混凝土相比較，坍落度和坍落擴展度損失更快、更大，尤其在高溫天氣陽(yáng)光直射條件下，表面失水導致混凝土表面產(chǎn)生裂紋。因此在混凝土澆筑振搗后必須及時(shí)抹面壓光、適時(shí)覆蓋灑水養護；

（3）為保證混凝土強度，需要配合使用高性能減水劑降低用水量，控制水膠比，與中粗砂混凝土相比較，減水劑摻量相對較高，約高出0.2%～0.4%；
（4）嚴格控制混凝土坍落度，不宜超過(guò)230mm，防止細砂混凝土離析，具體表現是混凝土失去粘聚性和保水性，粗骨料與砂漿分離，粗骨料下沉，不易泵送甚至堵泵；

（5）嚴格控制原材料的含泥量和雜質(zhì)含量，砂表面因泥土的包裹，阻礙了骨料與水泥漿的粘結，形成強度的薄弱區，同時(shí)粘土雜質(zhì)會(huì )對水泥的水化產(chǎn)生影響，增加了腐蝕破壞作用，從而降低了混凝土的強度。細砂的細度模數小于2.3，其在4.75mm、2.36mm、1.18mm級篩余量較小，粒徑小于0.315mm的顆粒含量較多。細砂的粒徑小、細度模數小、表面積大，造成混凝土用水量增加，如果不采取措施降低用水量，將會(huì )對混凝土耐久性產(chǎn)生影響，如裂縫、強度降低等等。
